Cara Menghitung Volume Bekisting Kolom

Berikut ini akan dibahas mengenai Perhitungan Bekisting Kolom yaitu bekisting PERI , mesikipun demikian jika kita terapkan pada bekisting kolom konvensional.urutan perhitungan tidak berbeda, yang berbeda hanyalah material propertiesnya saja.Dengan kata lain material propertiesnya tinggal diganti sesuai jenis bahan yang digunakan.



Perlu diperhatikan, bahwa perhitungan ini hanyalah sebagai penambah referensi anda saja, karena jika dihadapkan pada proyek yang sebenarnya, Bekisting PERI akan menyediakan perhitungan statik dan supervisinya.

CONTOH PERHITUNGAN BEKISTING KOLOM

DENGAN BANTUAN SOFTWARE STAADPRO

Data Kolom:

Dimensi Kolom 60 x 60

Tinggi Kolom 3,1 m

Data Bekisting:

Bekisting PERI

Beban Cor:

Kecepatan Cor 5 m/jam

Dari Tabel DIN 18218 untuk suhu 20⁰C:

Tekanan Beton            = 58,7 KN/m2 atau 5985 Kg/m²

Tinggi Hidrostatik         = 2,37 m

ANALISIS:

1.      PLYWOOD 18 mm

q=5985 Kg/m² x 1 cm = 5985 kg/m



Untuk lebar 1m:

Material Properties:

Luas Permukaan, Ax    = b x h      = 100 x 1,8                = 180 cm²

Inersia,Ix                   = 1/12 bh³ = 1/12 . 100 . 1,8³      = 48,6 cm⁴

Momen Lawan,Wx       = 1/6 bh²   = 1/6 . 100. 1,8²         = 54 cm³

Mutu Kayu kelas II

E = 100000 kg/cm²

LOAD & SUPPORT REACTION





BENDING MOMENT



SHEAR FORCE

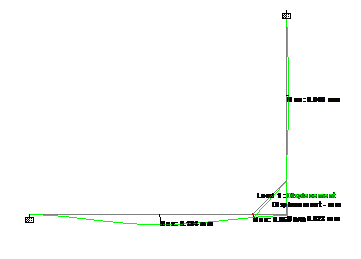

DEFLECTION





 Check Tegangan Maksimum:

……………………..OK

Check Tegangan Geser:

…………………………….OK

Check Lendutan

…………………........OK

2.      GIRDER VARIO GT-24, L= 3,3 m

Data dari Brosur:

Ax     = 96 cm²

Ix     = 8000 cm⁴

M_ijin   = 70000 kg.cm

D _ijin   = 1400 kg

Elastisitas Kayu Pinus Jerman:

E      = 80000 kg/cm²

Jarak Girder ke Girder = 0,278 meter

q = 5985 Kg/m² x 0,278 = 1663,83 Kg/m

LOAD & SUPPORT REACTION



BENDING MOMENT



SHEAR FORCE



DEFLECTION



Check Moment Maksimum:

Mmax        = 32842,5 kg.cm……<  Mijin  = 70000 kg.cm………………..OK

Check Geser Maksimum:

Dmax                = 1316 kg…..< Dijin     =1400 kg…….…………………………….OK

Check Lendutan

………………......OK

3.      WALER SSRZ

Properties:

ST-37:

Profil 2 U-100 Back to Back

Ix     = 372 cm⁴

Ax     = 23 cm²

Wx    = 74,38 cm³

TEGANGAN MAKSIMUM:

……………………….OK

 GAYA GESER:

 ……………………OK

LENDUTAN:

………………..OK

4.      PUSH PULL PROPS RSS1 dan Kicker AV1.

Dalam Brosur PERI disebutkan bahwa fungsi utama Push Pull Props RSS1 dan Kicker Av1 adalah pengunci dan Penegak dari Bekisting Kolom. Ketegakan ataupun kemiringan dari kolom yang dikehendaki di atur oleh RSS1.

Sebelum pengecoran dimulai, chek ketegakan bekisting harus melibatkan pengawas dan pelaksana Bekisting.Kemudian setelah Pengecoran selesai, ketegakan bekisting di chek kembali.Apabila terjadi kemiringan yang tidak diinginkan, maka Pelaksana Bekisting akan menyetel RSS1 dengan cara memutarnya sehingga posisi bekisting akan kembali pada ketegakan yang diinginkan.

Jika gaya yang diterima oleh RSS1 ataupun Kicker akan di check, maka dalam brosur PERI tersedia tabel tinggi bekisting dan beban yang diijinkan diterima oleh RSS1 dan Kicker.

KESIMPULAN:

Bekisting Kolom 60x60 kuat terhadap kecepatan cor 5 meter/jam.
